Электроразведка

Комплекс геофизических исследований, основанный на изучении удельного электрического сопротивления и поляризуемости горных пород. Применяется для выявления зон минерализации, тектонических нарушений и детального изучения геоэлектрического строения разреза.

Методика выполнения и области использования

Электроразведка — метод прикладной геофизики, основанный на изучении распределения искусственно создаваемых электрических полей в геологической среде. В ходе работ определяется удельное электрическое сопротивление и поляризуемость горных пород, что позволяет выявлять литологические неоднородности, зоны трещиноватости и участки рудной минерализации.

Исследования выполняются методами вызванной поляризации (ВП), включая векторную модификацию (ВП-В), методом срединного градиента, а также вертикальным электрическим зондированием (ВЭЗ). Применяемые схемы наблюдений обеспечивают возможность проведения как профильных, так и площадных работ различной детальности.

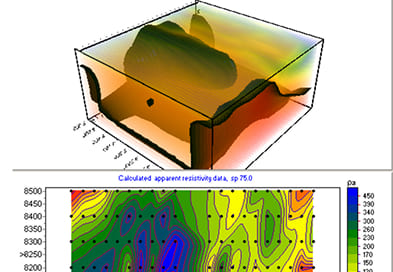

Метод широко используется при поисках и оценке рудных месторождений, выявлении сульфидной минерализации, картировании тектонических нарушений и уточнении геоэлектрического строения разреза. Полученные данные подлежат количественной интерпретации с построением двумерных и трёхмерных геоэлектрических моделей.

Современные регистрирующие комплексы обеспечивают многоканальную запись сигналов, устойчивость измерений в сложных геологических условиях и интеграцию результатов с данными магнитной, гравитационной и сейсмической разведки.

Основные методы электроразведки

Векторная вызванная поляризация (VIP)

Метод основан на регистрации пространственных характеристик вторичного электрического поля, возникающего вследствие поляризации горных пород. Позволяет уточнять геометрию аномальных зон и повышать точность локализации рудных объектов.

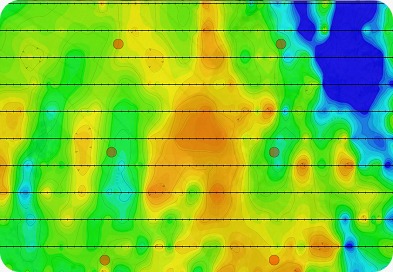

Применяется при поисках сульфидной минерализации и детализации сложных по строению рудных тел. Результаты представляются в виде карт и разрезов распределения поляризуемости.

Дипольные электрические зондирования

Модификация метода сопротивлений с разнесёнными токовыми и измерительными электродами. Обеспечивает высокую чувствительность к локальным геоэлектрическим неоднородностям.

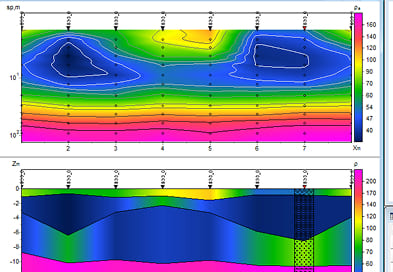

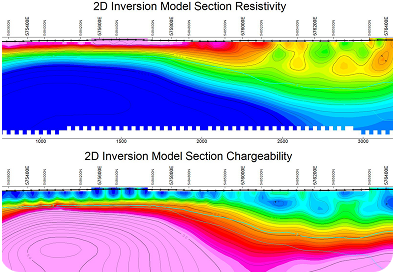

Используется для выявления зон трещиноватости, тектонических нарушений и рудных тел. Данные интерпретируются с построением геоэлектрических разрезов и двумерных моделей.

Вызванная поляризация срединных градиентов

Метод площадных наблюдений, основанный на измерении поляризуемости и удельного электрического сопротивления в пределах установившегося электрического поля.

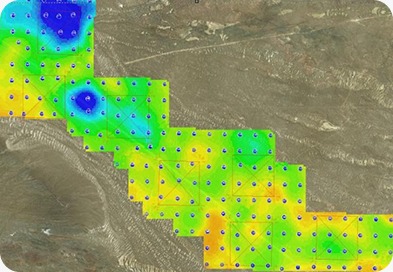

Эффективен при поисках и оконтуривании минерализованных зон, а также при картировании геоэлектрических аномалий. Результатом являются карты распределения параметров ВП и КС.

Оборудование и техническое оснащение

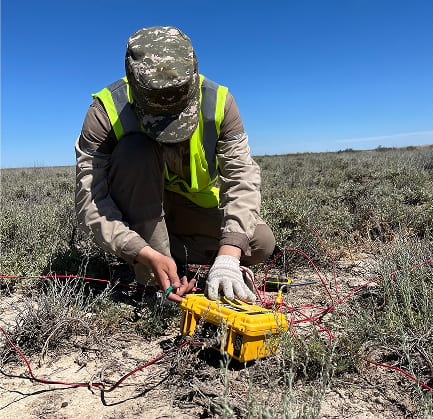

Для выполнения электроразведочных работ применяется современное цифровое регистрирующее оборудование, обеспечивающее высокую точность измерений и стабильность параметров тока в полевых условиях.

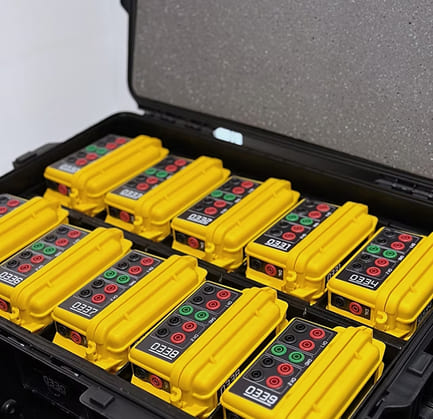

В качестве измерительных комплексов используются многоканальные приёмники GDD Receiver и система регистрации GDAS-32, позволяющие проводить одновременную запись сигналов с нескольких каналов и фиксировать параметры удельного электрического сопротивления и поляризуемости с высокой разрешающей способностью. Аппаратура обеспечивает устойчивую работу при сложных геоэлектрических условиях и минимизирует влияние индустриальных помех.

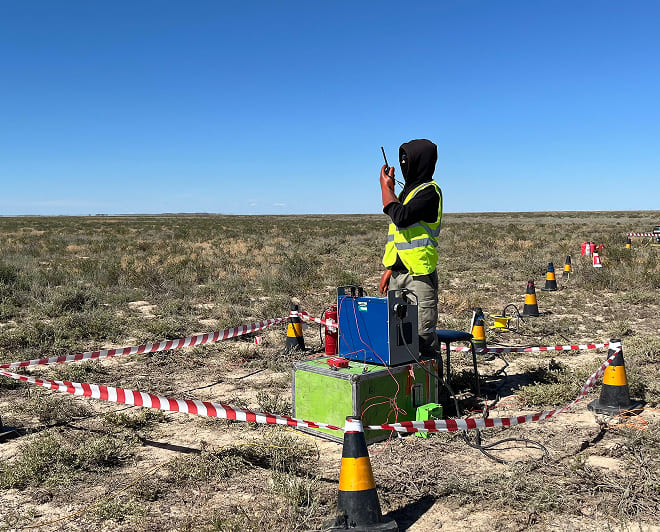

Возбуждение поля осуществляется с применением передающих установок Zonge Transmitter, обеспечивающих формирование стабильного импульсного тока необходимой мощности. Использование современного передающего оборудования позволяет варьировать глубинность исследования и адаптировать параметры наблюдений к конкретным геологическим условиям участка.

Комплекс применяемой аппаратуры обеспечивает проведение профильных и площадных работ различной детальности с последующей цифровой обработкой и количественной интерпретацией данных.
